L'installation de la centrale photovoltaïque

Notre centrale photovoltaïque a été installée en décembre 2004. Sa puissance est de 2,45 kW.C. 14 panneaux sunglobe E175P ont été posés sur le toit avec une inclinaison de 30° et une orientation sud/est de 20°. L'onduleur est un SMA sunny boy 2 500. Les panneaux sont branchés en série et, produisent du courant continu de 300 à 500 volts qui est transformé par l'onduleur en courant alternatif 230 volts. Ce courant est injecté dans le réseau de la maison et, en cas de surplus dans le réseau Enedis (ex ERDF). L'onduleur transmet ses données au sunny beam, qui calcule la production journalière, mensuelle, le total, le gain en CO2, le gain en euros.

Aucun entretien particulier : gros atout ! (Sauf si vos panneaux sont posés à plat sans inclinaison, il faut alors les nettoyer de temps en temps)

Capteurs photovoltaiquesCapteurs photovoltaïques, 20 m², puissance = 2,45kwc Onduleur SMA 2500Onduleur SMA 2500 Compteurs ERDF production et consommationCompteurs ERDF production et consommation Sunny Beam SMASunny Beam SMA

Nous consommons l'énergie que génère notre centrale et nous revendons le surplus à EDF comptabilisé par un compteur production, au tarif de 0,146 € au départ (contrat 2004). Ce tarif évolue chaque année en fonction de plusieurs indices.

Je précise que les installations reliées au réseau avec vente du surplus sont peu nombreuses en France, la majorité des installations françaises (+ de 300.000) sont en revente totale. A l'époque, malgré un prix de vente du kwh plus attractif en choisissant la vente totale, j'avais opté pour la consommation et vente du surplus, car je trouvais aberrant de produire de l'électricité verte et de revendre la totalité pour ensuite acheter de l'électricité nucléaire pour ma consommation.

Ci-dessous : 1 graphique démontrant le pourcentage de mon auto-consommation sur 12 ans par rapport à ma production, et 1 schéma avec le pourcentage de mon autoconsommation suivant les saisons (en exemple l'année 2014), cliquez sur les graphiques pour les agrandir !

Auto-consommation sur 12 ans

Auto-consommation sur 12 ans

Autoconsommation suivant les saisons

Auto-consommation suivant les saisons



Je produis en moyenne 2400 kwh/an depuis presque 13 ans, et par mes habitudes de consommation, j'ai un surplus d'environ 1400 kwh/an que je revends au prix de (2014=0,1575 €/kwh) revalorisé chaque année (contrat 2004), en établissant une facture à EDF pour être payé. Mais tout n'est pas bénéfice, je dois acquitter la somme annuelle de 41,28 € (2015) pour utilisation du réseau public de distribution d'électricité, je précise aussi que ce genre d'installation (surplus ou vente totale) nécessite au départ de payer à Enedis (ex ERDF) le branchement au réseau (assez onéreux) et pour avoir l'autorisation de revendre du courant, il a fallu faire des démarches administratives très lourdes et longues, de quoi décourager pas mal de familles.

Voici les nouveaux tarifs de rachat pour 2017.


A SAVOIR Les revenus du photovoltaïque ne sont plus imposables depuis la déclaration des revenus 2008

Comment facturer son électricité à EDF ? Toutes les réponses sur PHOTOVOLTAÏQUE INFO, ou dans le document établi par l'association HESPUL. Vous pouvez établir votre facture de vente de courant à EDF, directement en ligne avec EDF OBLIGATION D'ACHAT photovoltaïque.

Vente du courant photovoltaique à EDF

Dans la région Nord, d'après l'ADEME et le simulateur PVGIS, la production est comprise entre 900 et 950 kWh de rendement par an, pour 1 kW.C. installé. Notre production est de + ou - 1 000 kWh / kW.C. installé par an, depuis 10 ans. Nous sommes bien en dessus de la moyenne.

L'installation a coûté 17 657 € en 2004, nous avons bénéficié de 11 270 € d'aides régionales et 1 200 € de crédit d'impôts (15%), soit un coût net de 5 187 €. Notre assureur (MAAF) nous a offert 50 € pour avoir installé une énergie renouvelable. En sachant que l'installation nous fait économiser 2400 kwh/an en auto-consommant et par la revente, Il faudra 14 ans pour l'amortir. En 2017, le prix du matériel a beaucoup baissé, mais malheureusement il n'y a plus de crédit d'impôt pour le photovoltaïque. Contactez l'espace Rénovation-info-service près de chez-vous pour connaître les éventuelles autres aides (certaines régions et communes allouent peut-être encore des aides pour le photovoltaïque).

En 2004 dans le Nord-Pas-de-Calais, nous étions une quinzaine de particuliers ayant une centrale photovoltaïque raccordée au réseau. En 2017, nous sommes plus de 10 000 et, plus de 310 000 en France recensés à ce jour.



Principe de fonctionnement d'une cellule photovoltaïque

Pour en apprendre plus sur les techniques de fabrication des cellules, l'histoire du photovoltaïque ou son inventeur, cliquer sur la cellule !

Cellule photovoltaique

Données techniques de nos capteurs photovoltaïques SUNGLOBE E175 P

Caractéristiques physiques des capteurs photovoltaïques SUNGLOBE E175 P
Technologie Polycristallin
Dimensions cellules (+ou -0,5mm) 156x156
Nombres de cellules 50
Poids du module (kg) 19



Garantie et certification de capteurs photovoltaïques SUNGLOBE E175 P
Classe 2 En cours
IEC 61215 En cours
Garantie produit 5 ans
Durée de garantie (à 90% prated) 10 ans
Durée de garantie (à 80% prated) 25 ans



Caractéristiques électriques des capteurs photovoltaïques SUNGLOBE E175 P
Pour 1000 watts/m2, 25°c, AM 1.5
Puissance max. crête (P max) (Wc) 175
Tolérance sur Pmax (%) + ou -3,0
Courant de court-circuit (Isc) (A) 7,80
Tension circuit ouvert (Voc) (V) 30,70
Tension (Umpp) (V) 24,30
Courant (Impp) (A) 7,21
Tension max. système (VDC) 1.000
Coefficient de température (% °c) -0,34



Avis de déclaration d'exploiter une installation de production d'électricité n° NOR : INDIO404290V, délivré par le ministère de l'industrie à monsieur Wetzel Frédéric, à son domicile, pour une puissance de 2,45 kwc photovoltaïque.




Productions de 2005 à 2017

Pour ma production 2017, vous pourrez la consulter tous les mois sur la base de données BDPV.

Productions photovoltaïques de 2005 à 2016



Définition de la puissance crète (kW.C.)
Le Watt crête caractérise la puissance d'un panneau photovoltaïque. En moyenne, un Watt crête correspond à la puissance d’une cellule monocristalline d’une surface d'un décimètre carré et de dimensions 100 mm x 100 mm. La puissance crête représente la puissance délivrée par le panneau au point de puissance maximum (dans le diagramme Intensité/Tension) et pour une irradiation solaire de 1.000 W/m2 (avec un spectre standard) avec une cellule à 25°C.

Comment est calculée la production par kW.C. ?
Exemple pour 2005: production totale de l'année = 2 451,2 kWh, divisée par puissance de la centrale = 2,45 kW.C., résultat production par kW.C. = 1 000,49 kWh.

Productions photovoltaïques 2005 à 2016   Auto-consommation/vente du surplus

Pour info, ma maison est occupée en permanence (retraité) et donc mon auto-consommation est plus importante qu'un couple en activité absent toute la journée pendant 5 jours par semaine, par exemple...

Chiffres autoconsommation 2005 à 2015


Comparatifs inter-régions mensuel, annuel et données techniques des installations pour la période 2008 à 2010 - Dowloader le pdf complet

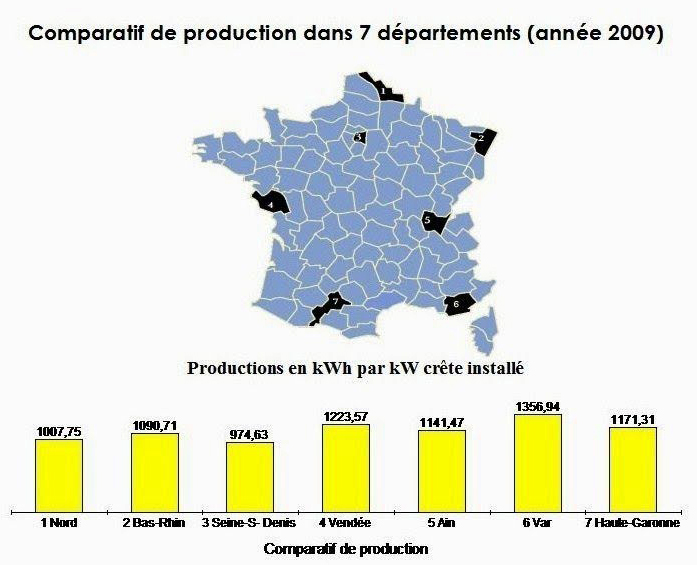

Pendant 3 ans et chaque mois, nous avons comparé la production de 7 installations à peu près similaires en orientation/inclinaison et situées dans des régions différentes...



2008

Comparatif inter région photovoltaique 2008 Comparatif departemantal photovoltaique 2008 Donnees techniques centrales photovoltaiques departementales en 2008

2009

Comparatif inter region photovoltaique 2009 Comparatif departemental photovoltaique 2009 Donnees techniques centrales photovoltaiques departementales en 2009

2010

Comparatif inter region photovoltaique 2010 Comparatif departemental photovoltaique 2010 Donnees techniques centrales photovoltaiques departementales en 2010


Production sur 365 jours pour la période 2006 à 2008 - Dowloader le pdf complet

Pendant 3 ans, nous avons relevé chaque jour la production de notre centrale photovoltaïque pour vous donner des chiffres exacts sur les rendements (ce fut un gros travail)

On peut remarquer que l'hiver, le rendement moyen à l'heure peut être aussi important que l'été. Exemples ci-dessus :

  • 27 décembre 2008 : température = -10°C, production = 5,7 kWh pour 7 heures de fonctionnement soit 0,81 kW à l'heure
  • 26 juin 2008 : température= 26°C, production = 15,5 kWh pour 17 heures de fonctionnement soit une moyenne de 0,9 kW à l'heure



Production centrale phovoltaique chez un particulier - 2006 Production centrale phovoltaique chez un particulier - 2007 Production centrale phovoltaique chez un particulier - 2008 Production sur 365 jours pour la période 2006 à 2008 - Dowloader le pdf complet  On peut remarquer que l'hiver, le rendement moyen à l'heure peut être aussi important que l'été. Exemples ci-dessus :      27 décembre 2008 : température = -10°C, production = 5,7 kWh pour 7 heures de fonctionnement soit 0,81 kW à l'heure     26 juin 2008 : température= 26°C, production = 15,5 kWh pour 17 heures de fonctionnement soit une moyenne de 0,9 kW à l'heure  Production photovoltaique sur 365jours en 2006  Production photovoltaique sur 365jours en 2007  Production photovoltaique sur 365jours en 2008  Chiffres photovoltaique en 2006  Chiffres photovoltaique en 2007  Production annuelle 2006 d'une centrale photovoltaique Production sur 365 jours pour la période 2006 à 2008 - Dowloader le pdf complet  On peut remarquer que l'hiver, le rendement moyen à l'heure peut être aussi important que l'été. Exemples ci-dessus :      27 décembre 2008 : température = -10°C, production = 5,7 kWh pour 7 heures de fonctionnement soit 0,81 kW à l'heure     26 juin 2008 : température= 26°C, production = 15,5 kWh pour 17 heures de fonctionnement soit une moyenne de 0,9 kW à l'heure  Production photovoltaique sur 365jours en 2006  Production photovoltaique sur 365jours en 2007  Production photovoltaique sur 365jours en 2008  Chiffres photovoltaique en 2006  Chiffres photovoltaique en 2007  Production annuelle 2007 d'une centrale photovoltaique Production annuelle 2008 d'une centrale photovoltaique


Liens pour vos futures installations solaires



Guide pour le photovoltaïque



Contacts institutionnels



Fabricants français de matériels photovoltaïques



Professionnels



Des conseils pour vos recherches avant d'acheter

Lorsqu'ils élaborent des devis de centrale photovoltaïque, certains installateurs sans scrupule, vous prédisent des productions annuelles dignes d'installations situées aux Bahamas ou aux Antilles. D'autres sociétés vous appelleront par l'intermédiaire de centres d'appels situés au Maroc ou en Tunisie en vous disant qu'elles représentent de grands fournisseurs d'énergie, qu'elles ont examiné votre toiture par satellite et que cette même toiture vous donnera un rendement maximum. Bien entendu, elles feront le nécessaire pour obtenir rapidement un rendez-vous à votre domicile.
Méfiez-vous du chant des sirènes !

Un installateur photovoltaïque sérieux se déplacera chez vous uniquement sur votre demande et examinera votre toiture en tenant compte de l'orientation, de l'inclinaison, des éventuelles zones d'ombre. Il calculera la surface disponible pouvant recevoir des capteurs et vous établira un devis quelques jours plus tard, sans vous demander d'avances financières ni la signature d'un contrat.

Sur ce devis, soyez vigilant sur la production annuelle annoncée. Consultez des sites de producteurs comme BDPV, consultez des associations comme HESPUL et SOLAIRE EN NORD, les ESPACES RENOVATION-INFO-SERVICE pour visiter des installations chez d'autres particuliers.

Soyez aussi vigilant sur la qualité du matériel (attention le matériel Chinois bas de gamme est aussi sur le marché). Renseignez-vous sur les compétences de l'artisan, voir des installations qu'il aurait éventuellement réalisées, vérifiez qu'il possède bien la qualification PV.

Une centrale photovoltaïque est un investissement important qui sera sur votre toit pour 30 ans, alors prenez votre temps pour choisir le meilleur matériel, le bon installateur et écartez ceux qui ont tendance à vous forcer la main.



Exemple de devis sérieux pour des panneaux solaires

Ci-dessous, tous les points qu'un bon installateur doit prendre en compte, pour vous élaborer un devis sérieux. Soyez donc vigilant sur la production annuelle estimée par l'installateur.

Devis solaire sérieux



Bilan carbone des installations photovoltaïques

Avec toute la complexité de ce calcul que l'auteur précise bien, on remarquera sur le tableau ci-dessous que le matériel fabriqué en Chine aurait certainement un bilan carbone négatif si on l'installe dans notre pays. Dans une démarche qui consiste à installer une centrale photovoltaïque pour réduire son impact sur l'environnement, ce serait dommage d'obtenir l'effet inverse ! Pour éviter cela, et ne pas se tromper, demandez à votre installateur la provenance exacte du matériel qu'il vous propose. En France, nous fabriquons des panneaux photovoltaïques (comme l'entreprise PHOTOWATT) : il est évident qu'en utilisant ces derniers ou des panneaux fabriqués en Allemagne par exemple, le bilan carbone sera positif.



Bilan carbone pour les panneaux solaires
Source SUNR.FR



Un bel exemple de durée de vie d'une centrale photovoltaïque et son recyclage

La centrale photovoltaïque de Chevetogne en Belgique recyclée après 26 ans de fonctionnement. Ce qui peut rassurer les personnes possédant une centrale PV et s'interrogeant sur la durée de vie de leur matériel.

En Wallonie, le projet PV Cycle vient, il y a quelques mois, de démanteler complètement et de changer les panneaux d'une centrale solaire en opération depuis 26 ans. Il s'agit de la première opération de recyclage d'une centrale photovoltaïque en fin de vie. Et il s'agit de la centrale solaire de Chevetogne, en Wallonie ! Voilà donc un bel exemple qui démontre la durée de vie d'une centrale et son recyclage : site de PV Cycle
